ステアリング ホイール スピナー ノブとは: モビリティ デバイス ユーザー向けの安全なアダプティブ ドライビング ソリューション
適応運転制御の進化

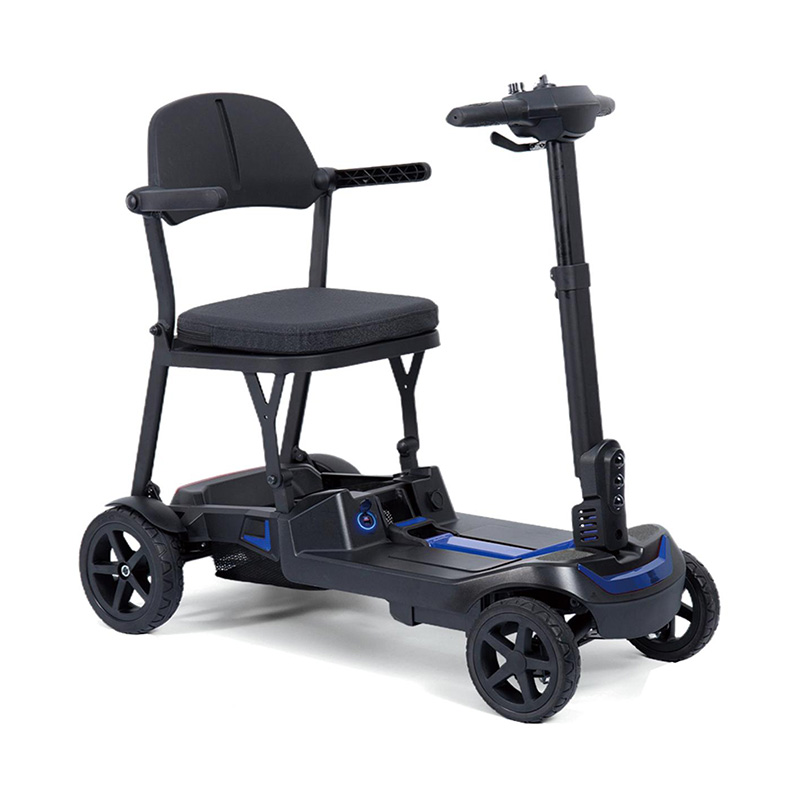

車両の独立性を回復することは、車で生活を送る個人にとって重要なマイルストーンです。 モビリティスクーター または 電動車椅子 。アダプティブ ドライビング テクノロジーは、物理的制限と機械的制御の間のギャップを橋渡しします。これらの改良の中でも、ステアリング ホイールのスピナー ノブは、最も基本的でコスト効率が高く、革新的なツールの 1 つとして際立っています。これらのデバイスはステアリングの物理的性質を根本的に変え、操作要件を両手での高トルクの把握から片手での滑らかな動きに移行させます。
上肢筋力の低下、細かい運動制御の制限、または片麻痺を経験しているドライバーにとって、標準の OEM ステアリング ホイールは操作上の大きな障壁となります。急カーブを曲がり、駐車操作を実行し、安定した車線制御を維持するには、継続的な双方向の調整が必要です。身体障害者向けのステアリング ホイール ノブは、人間工学に基づいた固定ピボット ポイントを提供することで、このダイナミクスを再構成します。この詳細な技術的調査では、誰もが道路にアクセスできるように設計されたハンドル支援装置のエンジニアリング、法的枠組み、および実際の応用を調査します。
ステアリング ホイール スピナーの解剖学と工学
本質的に、プロ仕様のステアリング ホイール スピナーは、単なる目新しいアクセサリーではありません。これは、一定の動作ストレスに耐えるように設計された、高度に設計された医療および自動車用インターフェイスです。これらの装置の機械コンポーネントを理解することは、道路上での安全性と長期的な信頼性の両方を確保するために不可欠です。
産業用ステアリング ホイール アシスト ノブの設計は、クランプ ブラケット、クイック リリース機構、人間工学に基づいたグリップ インターフェイスの 3 つの主要なアセンブリで構成されています。構造的完全性は、これらのサブシステムが機械的な遊びや材料疲労なしに機能するかどうかに完全に依存します。
耐久性の高いクランプ アセンブリ
航空機グレードの高張力アルミニウムまたは強化鋼で作られたベース クランプは、レザーやフォーム ラップに永久的な凹みを生じさせることなく、さまざまな直径のステアリング ホイールをしっかりと包み込む必要があります。
精密シールドベアリング
デュアルボールベアリングレースにより、下方または側方に強い圧力がかかった状態でもノブが360度スムーズに回転します。急な修正操作時の操舵抵抗を防ぐために、低摩擦回転が必要です。
人間工学に基づいたグリップインターフェイス
アウターシェルは耐衝撃性の高いポリカーボネートで成形されるか、滑りにくい熱可塑性ゴムで覆われています。外側の質感により、手の汗や環境温度の変動に関係なく、ドライバーは確実なグリップを維持できます。
標準構成にはクイックリリース ボタンが付いています。このエンジニアリングの選択により、健常な二次ドライバーは、車両を引き継ぐときに回転ノブを瞬時に取り外し、ホイールの周囲に取り付けられた薄型のベースクランプのみを残すことができます。これにより、従来のステアリング方法を使用する人にとって障害となることなく、複数の運転者がいる家庭でも車両が完全に適応し続けることが保証されます。
適応ステアリングの生体力学的相互作用
以下の図は、アダプティブ ステアリング ホイール障害者用ノブが、ドライバーによって加えられる機械的な力をどのように再構成し、多点の引っ張り動作から集中的な回転ピボット ポイントに移行するかを示しています。
法的現実: スピナーノブの法と規制
広く誤解がドライバー コミュニティに広まり続けており、多くの人が次のような疑問を抱いています。
現代の法的および医療の状況では、ステアリング ホイール スピナーは、合法的な障害者用カー アクセサリーとして使用される場合には完全に合法です。ただし、その設置と運用は、地域や州によって異なる特定の規制枠組みによって管理されます。これらの法的義務を理解することで、コストのかかるコンプライアンス違反を防止し、道路上の安全を確保できます。
- 医学的な推奨と制限: 多くの法域では、スピナーノブを備えた車両を公道で合法的に運転するには、運転者は運転免許証に正式な医療制限コードを所持している必要があります。このコードは、包括的な認定評価の後に発行されます。
- 認定ドライバーリハビリテーションスペシャリスト (CDRS): CDRS または作業療法士は、ドライバーの機能的な可動範囲と握力を評価します。適応ツールが必要であると判断された場合、必要なステアリングホイールアシストノブの正確な配置とスタイルを詳述した処方箋が発行されます。
- コンプライアンスと商用艦隊の制限: アクセシビリティを考慮して改造された自家用車は世界的に広く許可されていますが、国の輸送規制に基づく商用車両では、装置が構造的で、医学的に正当化され、安全に設置されていることを証明する正式な文書が必要になる場合があります。
規定されていないスピナーノブを使用して車両を運転したり、逆に、免許証で義務付けられているにもかかわらずスピナーノブを使用せずに車両を運転したりすると、事故が発生した場合に複雑な保険責任シナリオが発生する可能性があります。デバイスが登録書類に記載されていることを確認することで、法的な運転ステータスが保護されます。
適応型実装の視覚化
実際のアプリケーションでは、最適な人間工学を確保するために、正確な取り付けと調整された配置が必要です。次の参考画像は、現代の車両のコックピット内のすっきりとした統合を強調しており、周囲のストークやダッシュボード インターフェイスから必要な適切な構造クリアランスを示しています。
グリッププロファイルを特定の身体的ニーズに適合させる
身体障害は均一ではなく、単一の標準的なボールの形状では、あらゆる手の構造や構造的可動制限に対応できるわけではありません。電動車椅子や電動スクーターから適応自動車に移行するドライバーは、手と手首の機能の正確なレベルに適合するノブのデザインを選択する必要があります。
エンジニアは、重度の関節炎、構造的脊椎損傷、片足切断などの異なる生理学的状態に対処するために、複数の運用プロファイルを開発しました。
| グリッププロファイルのスタイル | ターゲットの物理的プロファイル | 生体力学の利点 |
|---|---|---|
| 標準球面ボール | 切断者、片側の強い握力を伴う片麻痺 | 基本的な手のひらまたは指の圧力を使用して、360 度の素早い回転が可能です。 |
| トライピングリップ構成 | C5-C6 四肢麻痺、アクティブな指の屈筋機能がゼロ | 握力を必要とせずに手首と手をしっかりと固定します。 |
| フラットパームまたはマッシュルームグリップ | 重度の関節リウマチ、構造的な指の収縮 | 機械的抵抗を手のひらの表面全体に広げ、局所的な関節ストレスを軽減します。 |
| シングル縦型ポスト/シガースタイル | 指の伸展が制限され、横方向に閉じる力が強い | 手を引っ掛けたり、拳の一部を握ったりすることで安定させることができる垂直バーを提供します。 |
間違ったプロファイルを選択すると、疲労や危険な滑りが発生する可能性があります。理想的なインターフェイスの形状を決定するには、専門家の監督の下、固定シミュレータ内で包括的な物理的トライアルを行うことが推奨される方法です。
技術的な設置と戦略的なクロック配置
ステアリング ホイール スピナーがどこに取り付けられるかによって、車両の旋回ダイナミクスが大幅に変化します。ドライバーが使用する手、構造的な範囲、床に設置されたハンド コントロールやステアリング コラムのハンド コントロールなどの二次的な運転コントロールの有無に合わせて、配置をカスタマイズする必要があります。
右手で二次コントロール (機械式ブレーキ/アクセル レバーなど) を操作するドライバーのために、スピナー ノブはステアリング ホイールの左側にのみ取り付けられています。この構成により、左手でステアリングの継続的な制御を維持しながら、右手で速度調整を管理できるようになります。
エンジニアリング原理: 標準的な位置決めガイドラインでは、ノブのピボット ポイントをホイールの外縁に沿って配置します。通常、左ハンドルの場合は 8 時と 10 時の位置の間、右ハンドルの場合は 2 時と 4 時の位置の間にあります。この位置決めにより、高速道路の車線追跡やタイトなコーナリングシーケンス中の機械的利点が最大化されます。
取り付けの安全性は、正確なトルク仕様に依存します。技術者は、内側のゴム製ダンパー リングが主金属クランプの下に適切に装着されていることを確認する必要があります。これらのリングには 2 つの目的があります。突然のポットホールに遭遇したときにクランプがホイール リムの周りで滑るのを防ぎ、長時間の使用でコンポーネントの緩みを引き起こす可能性がある道路の振動から内部ベアリング カートリッジを隔離します。
二次モビリティ システムとの統合
手の可動性が制限された状態で運転する場合、多くの場合、複数の適応システムを組み合わせる必要があります。高度に改良されたアクセシビリティ車両の内部では、ステアリング ホイールのアシスト ノブが単独で動作することはほとんどありません。代わりに、より広範な電子補助および機械補助のスイート内のアンカー ポイントとして機能します。
最近の車両の改造では、ワイヤレス RF トランスミッターがスピナー ノブ自体の本体に直接組み込まれていることがよくあります。この設計は、片側の手足を使うドライバーにとっての古典的な安全上の課題、つまりステアリング コントロールから片手を離さずに二次車両システム (方向指示器、ワイパー、ホーンなど) を操作する方法を解決します。
車両の工場出荷時の CAN-Bus 電気ネットワークを通じてコマンドをルーティングすることにより、ドライバーは物理的なステアリング トラッキング ラインを損なうことなく、親指で素早く押すだけでヘッドライトを点灯したり、フロントガラスの曇りを取り除くことができます。この上位層の統合は、基本的な機械補助具が高度な接続された支援ハブにどのように進化するかを示しています。
よくある質問
Q1: シングル ピン、2 ピン、または 3 ピンのスピナー構成が必要かどうかを判断するにはどうすればよいですか?
どちらを選択するかは、手首のアクティブな安定化と指の屈曲のレベルに完全に依存します。機能的なグリップ力を持つドライバーは、通常、標準的な球形のシングルピン ボールで優れた性能を発揮します。指をしっかりと閉じることができない高度脊髄損傷の人は、筋肉の収縮に頼らずに前腕と手の構造を安全に固定するために、2 ピンまたは 3 ピンのセットアップが必要です。
Q2：ステアリングエアバッグ装着車にステアリング障害者用ノブは取り付けられますか？
はい、これらのデバイスはステアリングホイールの外周リムにクランプされるためです。これにより、SRS エアバッグ モジュールが収納されている中央のプラスチック製ホーン パッドから完全に遠ざけられます。展開イベント中、スピナーノブは回転リム上に残り、安全クッションの膨張経路のかなり外側にあります。
Q3: ステアリング ホイール スピナー デバイスは、OEM ステアリング ホイールの工場出荷時のレザー ラップを損傷しますか?
高級障害者用カーアクセサリーには、金属製取り付けブラケットの内面に沿って並ぶように設計された特殊なゴム製保護インサートが含まれています。これらのインサートはクランプ力を均等に分散し、金属と革の直接接触を防ぎ、適切に取り付けられた際のへこみや傷のリスクを最小限に抑えます。
Q4: 補助ノブを安全に機能させるために必要な特定のメンテナンス手順はありますか?
はい。機械アセンブリには定期的な安全検査が必要です。 6 か月ごとに主取り付けボルトを検査し、仕様のトルクが維持されていることを確認します。さらに、スムーズで騒音のない 360 度回転を保証するために、内部ベアリング アセンブリに乾燥グラファイトまたはシリコン潤滑剤を塗布する必要があります。
Q5: アフターマーケットのスピナーノブを自分で取り付けることはできますか? それとも認定された専門家に取り付けてもらう必要がありますか?
基本的な機械式クランプは技術的には標準的な手動工具を使用してボルトで固定できますが、認定モビリティ機器ディーラーによる専門的な取り付けを強くお勧めします。認定技術者は、構造の完璧な調整を保証し、コラム スイッチの明確なクリアランスをチェックし、保険査定人や地域のライセンス当局が要求する必要なコンプライアンス文書を提供します。
